3Dレーザースキャンサービスについて
愛管株式会社では3Dレーザースキャナを用いた現場調査代行から、専門スタッフによるBIMデータの作成、
新築・改築などの施工に至るまで、ワンストップサービスをご提供いたします。
SERVICE3Dレーザースキャンサービス
愛管の現場調査・
3Dレーザースキャンサービスでお客様の業務を「強力サポート」

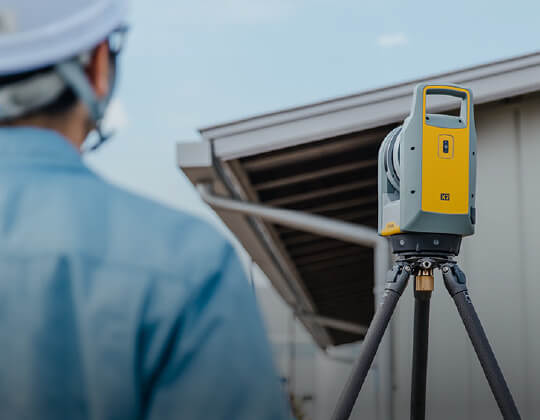

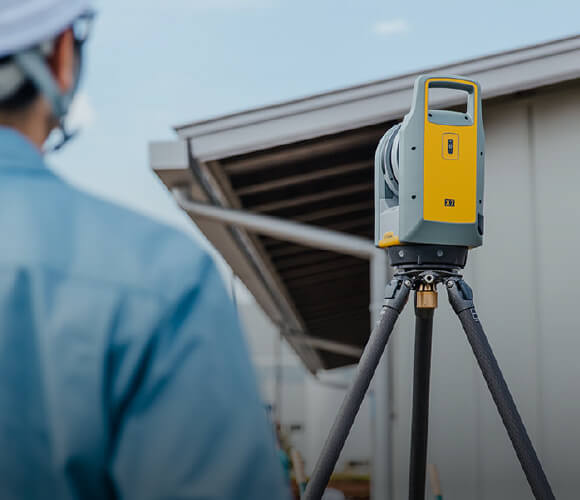

SUPPORT01現場調査・3Dレーザースキャン計測

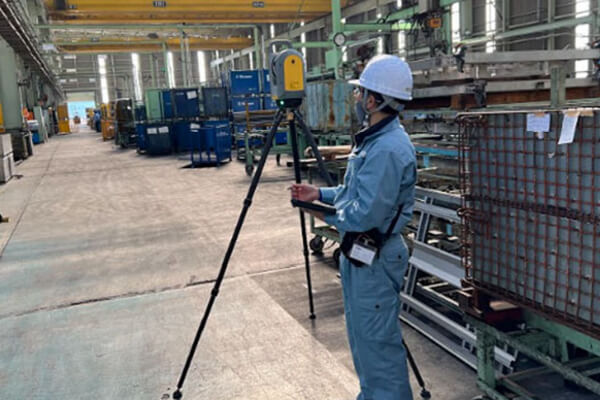

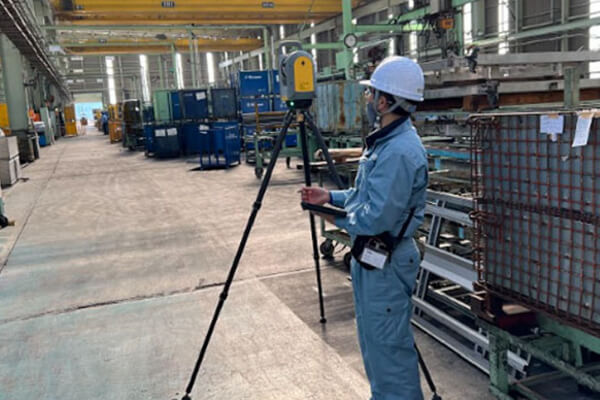

現地調査

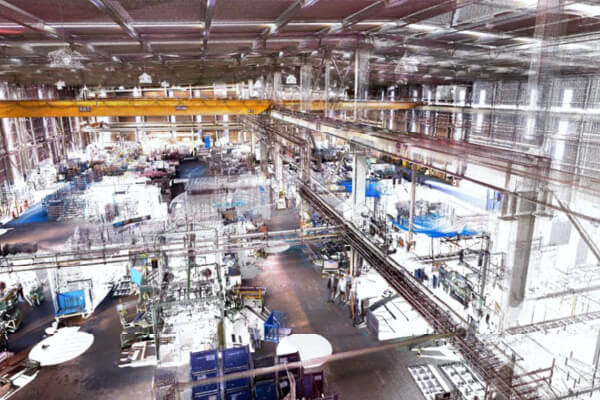

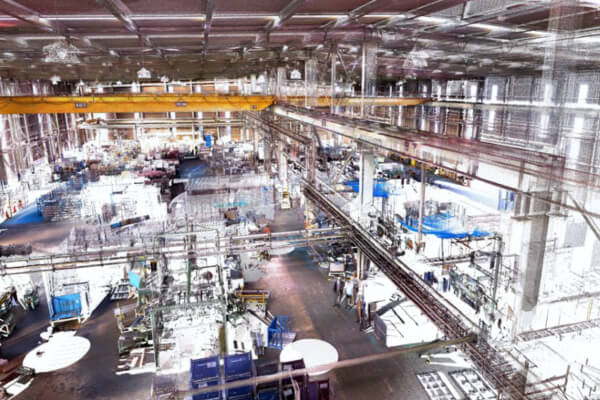

3Dレーザースキャン計測・点群データ
専門スタッフが現地にて3Dレーザースキャン計測を行います。工場の改修工事や土木工事の現場など、様々な現場で対応可能です。計測された点の集まり「点群データ」は自動合成され、スピーディかつ正確な計測ができ人件費削減や場内作業の稼働時間をストップさせる時間も削減できます。
弊社では点群編集ソフトInfiPoints®にてお客様にサービスを提供しています。
InfiPoints®は株式会社エリジオン様の登録商標または商標です。

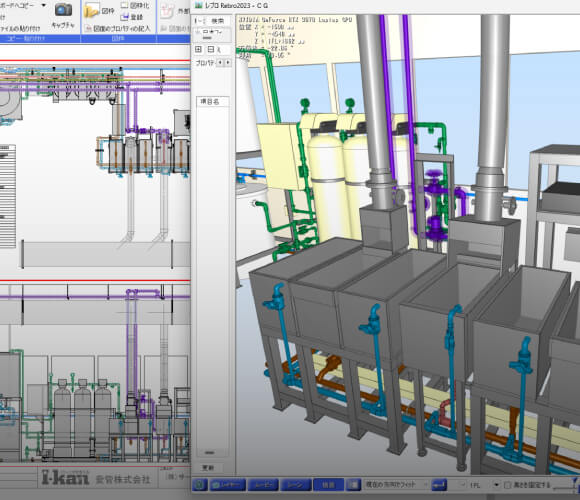

SUPPORT02専門スタッフによるBIM(Rebro)データ作成
専門スタッフが対応

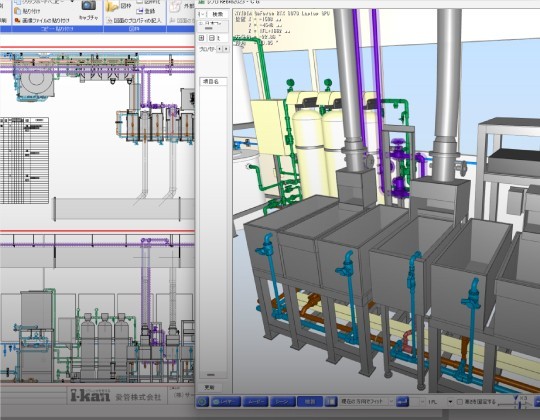

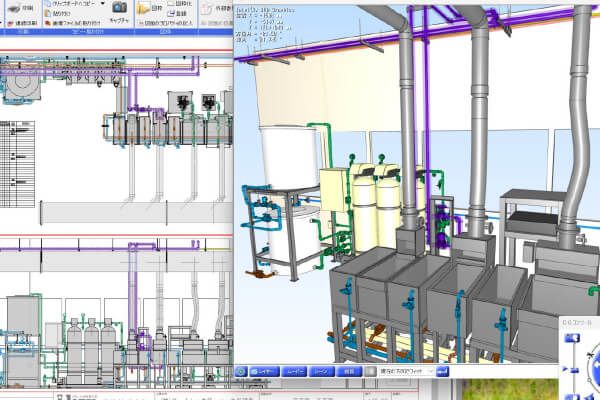

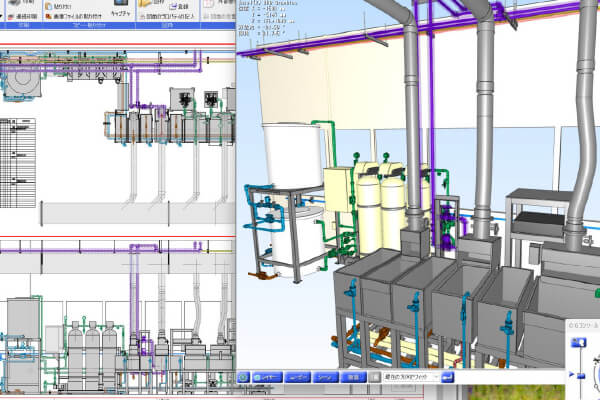

BIM(Rebro)データ作成
3Dレーザースキャンによって収集した点群データは3DデータやBIMデータに変換することができます。愛管では専門スタッフがこの作業を担当しております。設備機器の入れ替え時における搬入経路の検討や、改修工事時の施工図作成などにご活用頂けます。
BIM：Building Information Modelingの略称で、建物や施工関連の立体モデルと図面作成を行うCADソフトウェアです。
弊社ではRebro®にてお客様にサービスを提供しています。
Rebro®は株式会社NYKシステムズ様の登録商標または商標です。
SUPPORT03施 工
現場調査

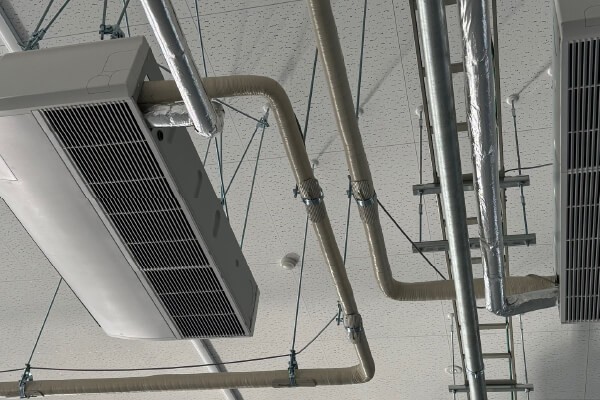

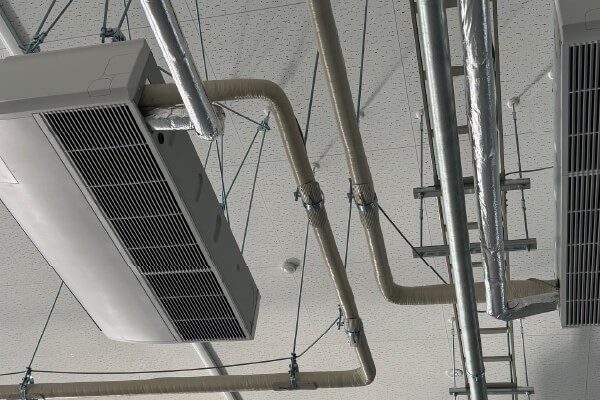

施工
作成したBIM図面をもとに、愛管の本事業である設備工事もおまかせください。工場の改修工事から土木作業まで幅広く対応いたします。現場調査・図面作成・施工までトータルで請け負うことスピーディで正確、かつリーズナブルなサービスをご提供します。
給排水設備などの管工事業を中心に散水潅水設備、井戸、冷暖房設備、土木工事、リフォームなど展開
スキャンデータは
ビューアー出力で納品
専用ソフト無しで
閲覧・計測可能
3Dレーザースキャンの成果物として、閲覧用(点群ビューアー)データを無償納品いたします。このデータは専用のソフト無しで閲覧でき、長さ・表面積・体積などの計測が可能です。現場の点群データを3次元で閲覧でき、最新の状況を把握頂けます。
※PCのHDD空き容量・処理能力・OS環境によっては閲覧できない場合がありますのでご了承ください。
3Dレーザースキャナ
についてABOUT 3D LASER SCANNER

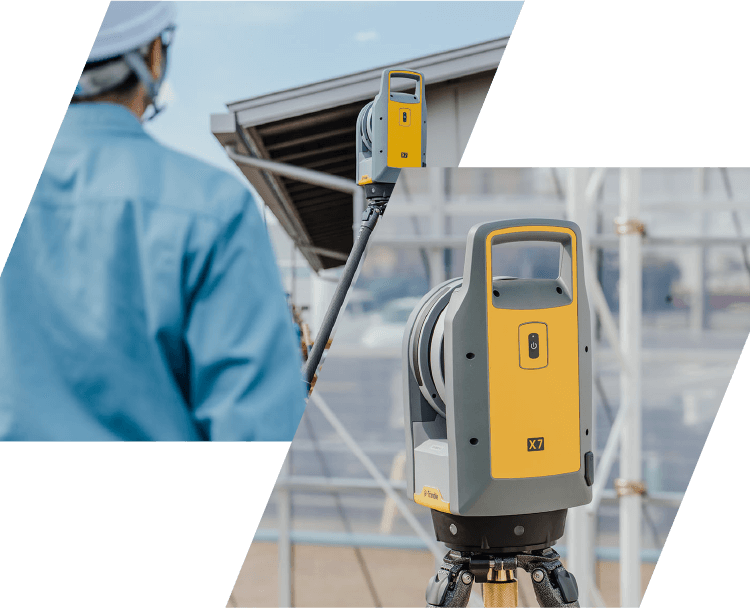

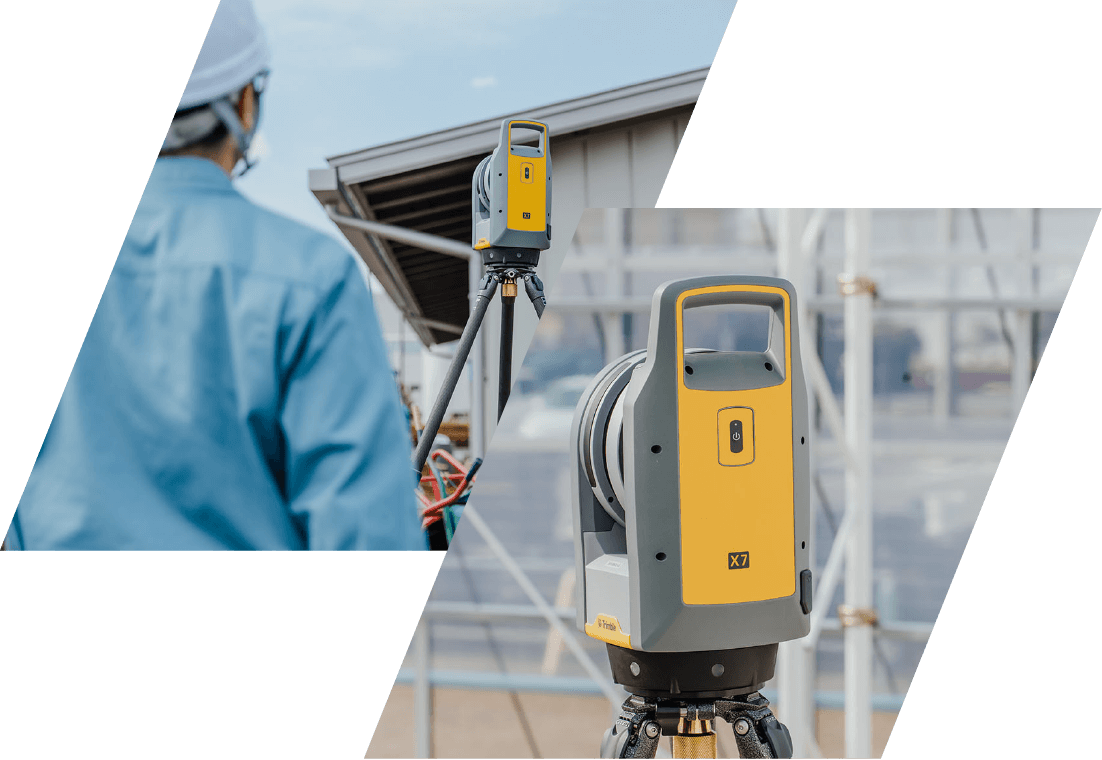

3DレーザースキャナについてABOUT 3D LASER SCANNER
3Dレーザースキャナは、高密度な点群データをもとに対象物の形状を立体的に把握することで、高精度な3次元解析が可能です。計測終了後、Wi-Fiを使って計測データをタブレットにデータ転送し、その場で自動的に点群を合成。計測した点群データをリアルタイムで確認できます。
-
POINT

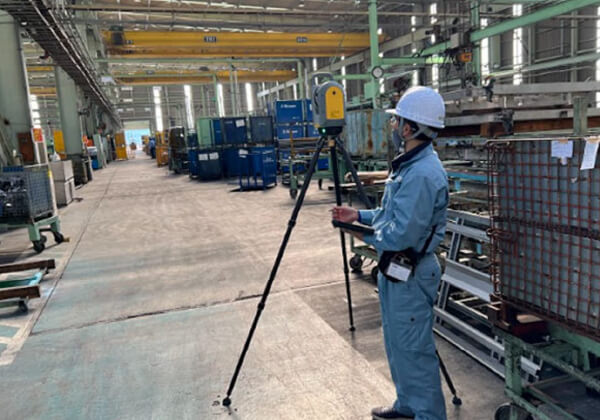

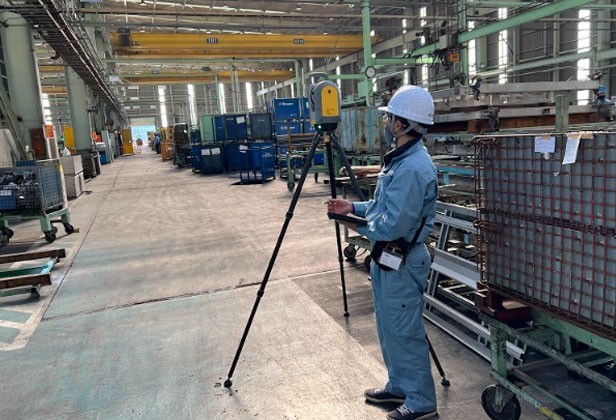

短時間最速1分34秒の
スキャンを実現
スキャンスピードは、1秒間に約50万点。対象物の全ポイントを瞬時にスキャニングし、座標値を取得。最速で1分34秒のスキャンを実現します。
-
POINT

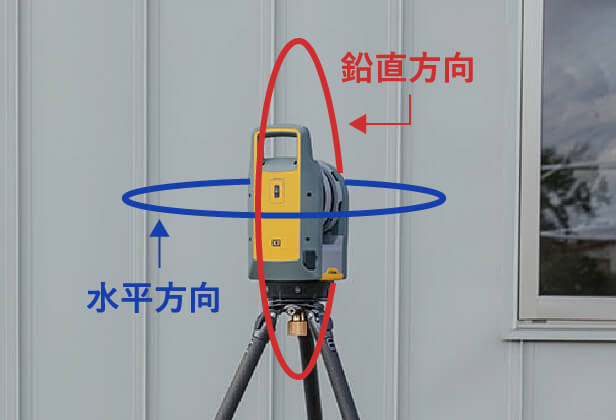

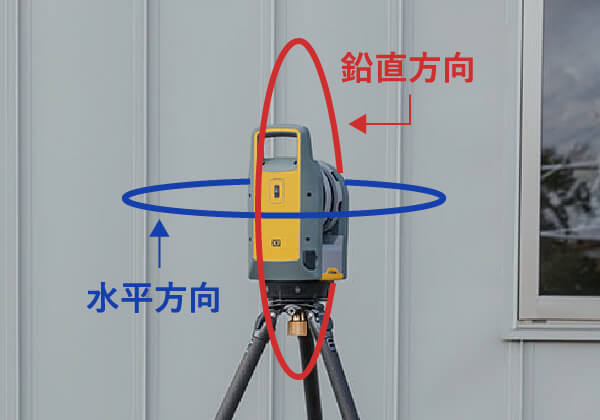

広範囲水平360°鉛直282
の広範囲な断面データ
縦・横断面に限らず水平360°鉛直282°に及ぶ広範囲な角度の断面データを取得可能。従来の計測では難しかったケースでも柔軟に対応します。
-
POINT

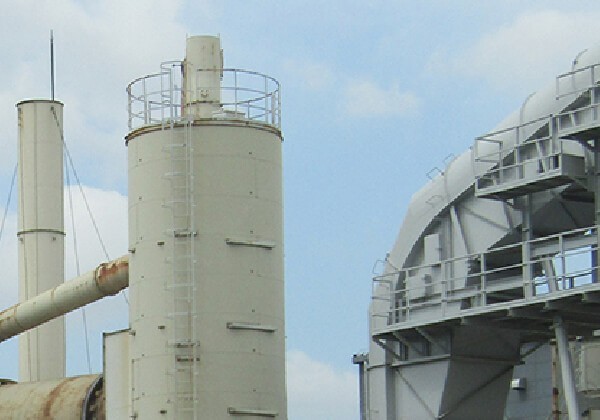

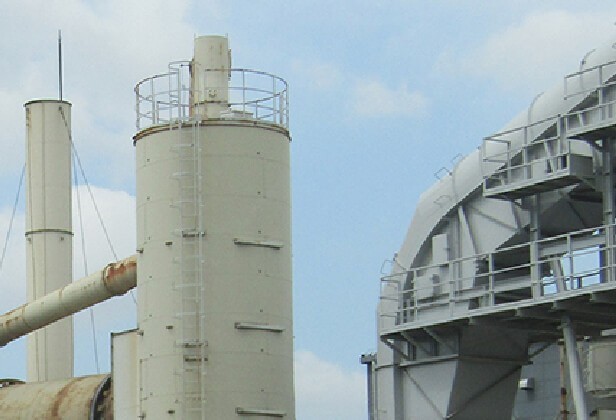

安全性危険な高所でも
計測可能
計測距離が長いため高所でも計測できるので危険区域での滞在時間を短縮でき、作業時の安全性が向上します。
-
POINT
耐環境性炎天下など
厳しい環境下も対応
-20℃～+50℃の幅広い環境下であっても安定した動作を実現。防塵防水性能等級IP55、屋外の作業でも高いパフォーマンスを発揮します。
3Dレーザースキャナ
の特徴QUALITY
QUALITY01

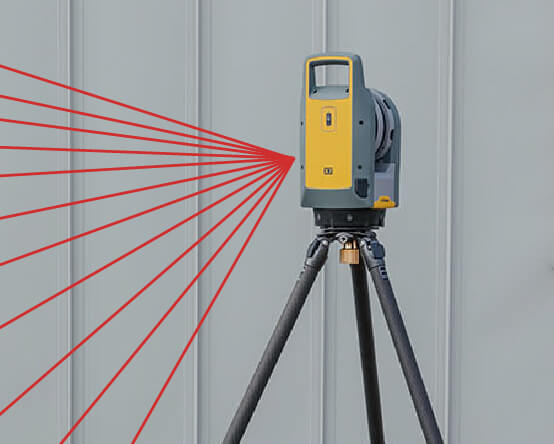

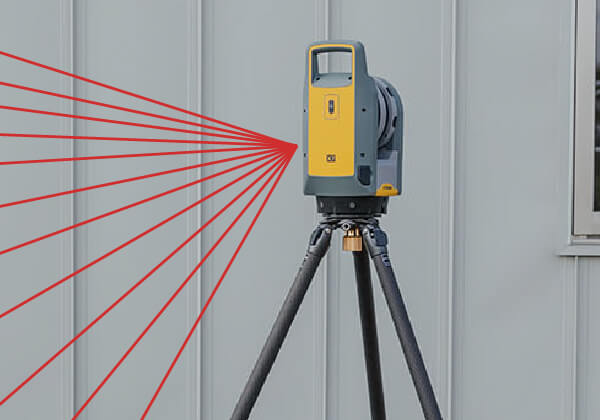

3Dレーザースキャナの原理
3Dレーザースキャナは照射したレーザーが物体に当たって反射し、計測機に戻ってくるまでの時間を測定します。この測定法は「タイム・オブ・フライト方式」と呼ばれ、レーザー光を照射した方向と往復時間によって距離を算出します。スキャナは回転しながら放射線状に光を発して計測するので、距離が近い場所は点群の密度が高くなり、遠くに行くほど密度が低くなります。
QUALITY02

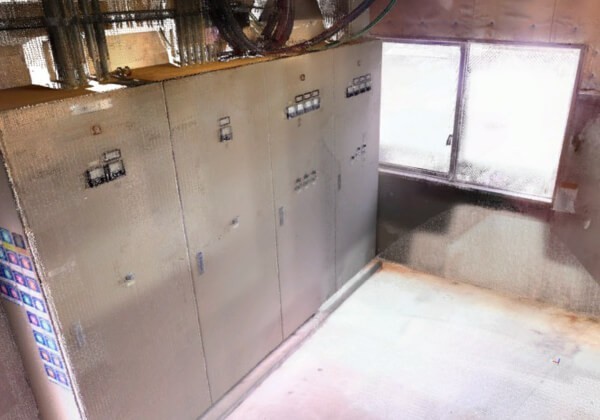

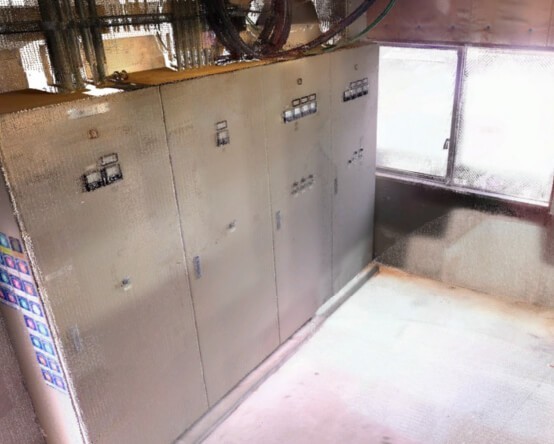

点群データ
計測された点の集まりのことを「点群データ」といいます。「点群データ」には、3次元座標値(X,Y,Z)が含まれ、内蔵のカメラで同時に撮影された写真の色情報「カラーデータ(RGB)」を点群にそのまま着色するため、形状だけでなく質感も再現できます。
QUALITY03

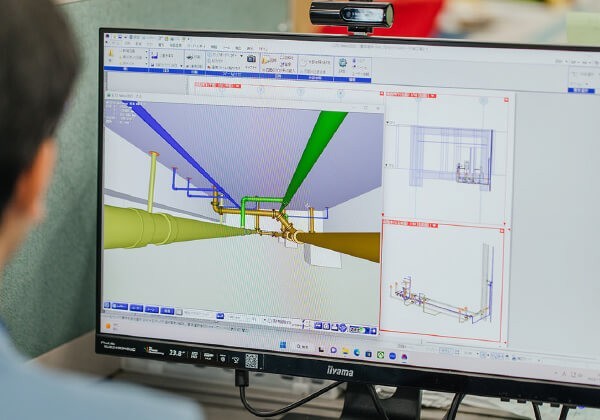

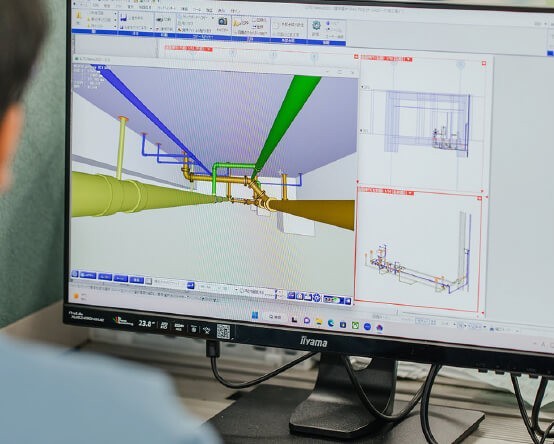

点群データから
CADデータに
取得した点群データは、3次元座標値と色の情報しか持っていないため、次のような流れで変換・加工を施します。①合成②ノイズ除去③寸法計測やデータ解析④メッシュデータ作成⑤CAD用データ
3Dレーザースキャンサービス
＜現場調査・図面作成・施工＞でお客様の業務を「強力サポート」
愛管株式会社が長年培った
設備工事での経験で
サービスをご提供いたします
